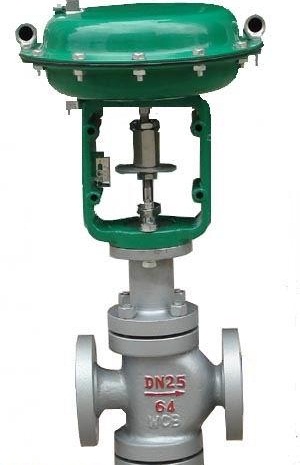

ZJHN气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性准确、拆装方便等优点。广泛应用于准确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等J有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为ⅢJ和ⅣJ。流量特性为线性或百分比。多种多样的品种规格可供选择。
公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 |
额定流量系数kv | 10 | 16 | 25 | 40 | 63 | 100 | 250 | 250 | 400 | 630 | 100 | 1600 | 2700 |
公称压力MPa | 1.6 4.0 6.4 |
行 程mm | 16 | 25 | 40 | 63 | 100 |
介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
流量特性 | 直线、等百分比 |
法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
阀体
材质 | PN
(MPa) | 1.6 | WCB(ZG230-450) CF3CF8 CF8M |
4.0,6.0 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
上阀盖型式 | 普通式（常温型），热片式（中温型） |
可调比 | 30:1 |
气源接头 | M16×1.5 |
