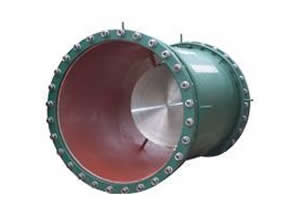

环形孔板流量计是在标准孔板的基础上研发的节流式流量传感器，它由于采用环形通道式结构，使测量的各种脏污介质在通过孔板与管道之间的环缝时可以轻松通过。因此环形孔板流量计广泛应用于脏污介质的流量测量。
二、环形孔板流量计产品特点：
1、 测量含有固体微粒的液体或气体；
2、 无需长直管段，可在恶劣的管道条件下工作；
3、 适用于饱和蒸汽、压缩空气、煤气、燃炉废气、冷却水、冷凝液、和各种腐蚀性化工溶液以及各种流体介质的测量；
4、 压力损失小，功耗低；
5、 在恶劣条件下流出系数稳定，精度高，可靠性好；
三、环形孔板流量计产品技术参数：
1、 公称通径：DN50~DN3000
2、 工作温度：-200~450℃
3、 公称压力：-0.100~40MPa
4、 精度：1.01111% 1.51111% 2.00001%
5、 连接方式：法兰连接 焊接连接环形孔板流量计选型表：
型号 | 说 明 |
| LGH | 节流装置(孔板流量计) |
| 代号 | 按其结构特征的两大基本分类 |
| K | 孔板 |
| P | 喷嘴等 |
| 代号 | 公称压力(105Pa) |
| 2.5 | 2.5 |
| 10 | 10 |
| 16 | 16 |
| 25 | 25 |
| 64 | 64 |
| 100 | 100 |
| 200 | 200 |
| 代号 | 口径(mm) |
| 10～1600 | 10～1600mm |
| 代号 | 按其结构形式细分 |
| H | 标准孔板(环室) |
| Y | 标准孔板(法兰) |
| K | 标准孔板(钻孔) |
| I | ISA 1932喷嘴 |
| L | 长径喷嘴 |
| W | 文丘利喷嘴 |
| G | 经典文丘利管 |
| S | 双重孔板 |
| Q | 圆缺孔板 |
| Z | 锥形入口孔板 |
| R | 1/4圆孔板 |
| P | 偏心孔板 |
| N | 整体(内藏)孔板 |
| X | 楔形孔板 |
| T | 不在上述之列的特殊节流装置 |
| 代号 | 介质 |
| 1 | 液体 |
| 2 | 气体 |
| 3 | 蒸汽 |
| 4 | 高温液体 |
| 代号 | 补偿形式 |
| N | 不带压力、温度补偿 |
| P | 带压力补偿输出 |
| T | 带温度补偿输出 |
| Q | 带压力、温度补偿输出 |
| 代号 | 变送器差压量程范围 |
| 0 | 微差压量程 |
| 1 | 低差压量程 |
| 2 | 中差压量程 |
| 3 | 高差压量程 |
| 代号 | 是否带现场显示 |
| W | 节流装置传感器 |
| X | 智能节流装置(流量计) |
选择环形孔板流量计所需要的参数:
1、管道的口径(管径*壁厚)
2、孔板流量计测量的介质
3、被测介质的工作温度
4、被测介质的工作压力(大压力、小压力、正常压力)
5、被测介质的工作流量(大流量、小流量、正常流量)
6、被测介质的粘度
环形孔板流量计的调试:
1、接上信号线、电源线
2、开启、出口阀门，进出口阀门开度要一致
3、打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。
环形孔板流量计安装管道条件：
(1)节流件前后的直管段须***是直的，不得有肉眼可见的弯曲。
(2)安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
(3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以
1) 直管段须***是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：
(A)节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
(B)在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其大偏差不得超过±2%
2) 节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。
(4)节流件上游侧阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7(不论实际β值是多少)取所列数值的1/2
(5)节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)。若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。
