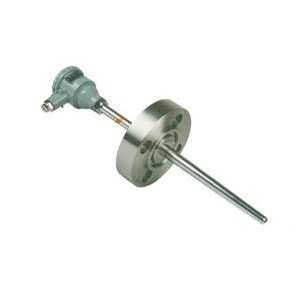

工业用隔爆或本安型热电偶是一种温度传感器，在化学工业自控系统中应用J广，通过温度传感器，可将控制对象的温度参数变为电信号，传递给显示，记录和调节仪表，对系统实行检测，调节和控制。在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通热电偶非常不安全，J易引起环境气体爆炸。因此，在这些场合须***使用隔爆或本安型热电偶作温度传感器，本厂生产的隔爆或本安型热电偶产品适用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6温度组别区间内具有爆炸性气体危险的场所内。
量程规格
型 号 | 分度号 | 测量范围 | 精度等J | 允许偏差Δt ℃ |
WRN、WRNK WRN2、WRNK2 | K | 0～800℃ | Ⅱ | ±2.5℃或±0.75%t |
WRE、WREK WRE2、WREK2 | E | 0～600℃ | Ⅱ | ±2.5℃或±0.75%t |
注：”t“为感温元件实测温度，
Ⅰ、ⅢJ精度为特殊订货。
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用 T0.5表示。
公称压力
一般是指常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、 直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
热电偶绝缘电阻
常温绝缘电阻的试验电压为：直流500±50V。
测量常温绝缘电阻的大气条件为：温度15~35℃，相对湿度45%，大气压力86~106kPa。
对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于 100 MΩ.M
即：Rr·L＞100 MΩ·m L＞1m
式中：Rr-热电偶的常温绝缘电阻值， MΩ
L-热电偶的长度，m
对于长度≤1米的热电偶，常温绝缘电阻值应不小于100 MΩ
铠装式热电偶（绝缘式）的绝缘电阻
在环境温度为20±15℃，相对湿度不大于80%时，热电J与外套管之间的绝缘电阻应大于等于100 MΩ·M*，试验电压为直流500V。 （※绝缘电阻用MΩ·M表示，即为常温绝缘电阻与铠装热电偶长度的乘积）
防爆类型和J组
防爆J组：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安J组：iaⅡBT4或iaⅡCT4（多对式）
iaⅡBT6或iaⅡCT6（多对式）
外壳防护等JIP54
□ 型号表示
隔爆型、本安型热电偶
WR□－□□OA
W | R | □ 测温元件材料 | □ 安装固定形式 | □ 接线盒形式 | O | A |
温度仪表 | 热电偶 | E）镍铬－铜镍（康铜） K）镍铬－镍硅（镍铬－镍铝） | 2）固定螺纹 4）固定法兰 6）固定螺纹锥形保护管 | 4）隔爆型、本安型 | 设计序号 | 改形序号 |
隔爆型、本安型铠热电偶
WR□K－□□O
W | R | □ 测温元件材料 | K | □ 安装固定形式 | □ 接线盒形式 | O |
温度仪表 | 热电偶 | E）镍铬－铜镍（康铜） K）镍铬－镍硅（镍铬－镍铝） | 铠装形 | 2）固定螺纹 4）固定法兰 | 4）隔爆型、本安型 | 设计序号 |
隔爆型、本安型（多动式）热电偶
WR□K-□□□□□
W | R | □ 测温元件材料 | K | □ 安装固定形式 | □ 接线盒形式 | □ 热端形式 | □ 铠装元件数 | □ 防爆形式 |
温度仪表 | 热电偶 | N）镍铬－镍硅 E）镍铬－铜镍 | 铠装 | 8）固定内螺纹 | 4）隔爆型 | 1）绝缘式 2）接壳式 | 3）3对 4）4对 5）5对 6）6对 | d)隔爆 i)本安 |
, , ,
